Zabezpečení sudů v dopravním prostředku, či vnitropodnikové manipulaci není snadné. I na tento problém má společnosti SOPACK s.r.o. řešení. Jedná se o zarážku Drumclip. Jsme hrdým partnerem nizozemské společnosti https://www.drumclip.nl/en/distributeur/, která vyvinula Drumclip – zarážku na sudy.
Existují 2 druhy zarážek na sudy – červený a zelený. Dle druhu sudů, které chcete používat vybereme ten správný.
- červený Drumclip slouží pro sudy UN200l s pevným víkem
- zelený Drumclip slouží pro sudy s odnímatelným víkem a sudy plastové

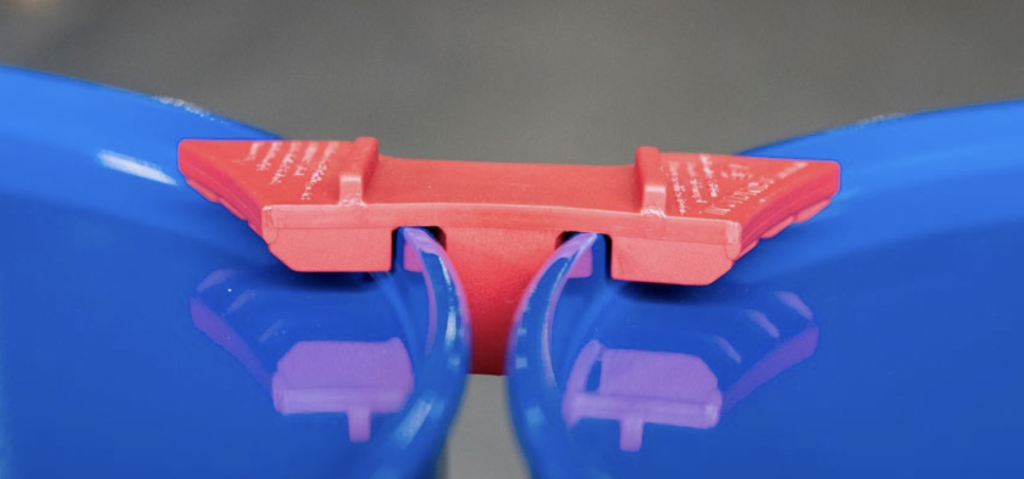

V tomto článku se zaměříme na červený Drumclip
Jak již bylo zmíněno, červený Drumclip slouží k zabezpečení sudů při přepravě a splňuje certifikáty ISTA 3E pro stabilitu palet a DIN EN 12195-1 pro zajišťování břemen a nákladu na silničních vozidlech a EUMOS 40509. Důležité je však zmínit, že je nutné využít pásky, spony a ráčny, které byly využity při certifikaci – vše naleznete v manuálu zde .

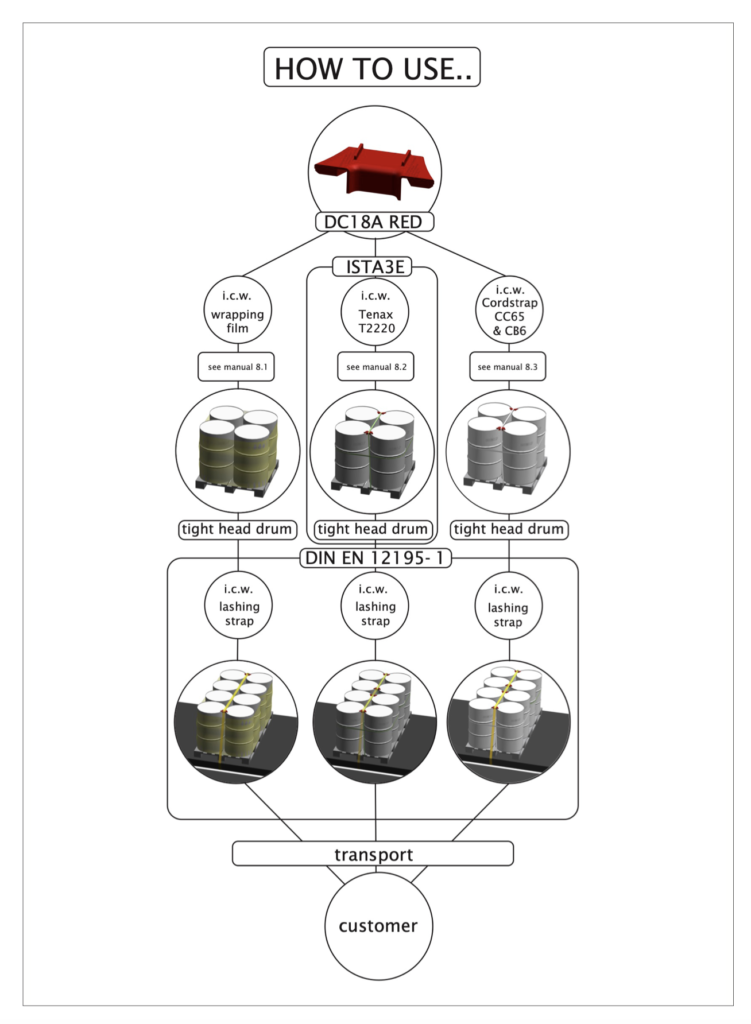

Níže je uveden i jednoduchý nákres závislosti použití zarážky na sudy a dalších obalových materiálů, aby se splnily jednotlivé certifikace.
1) Kombinace červeného Drumclipu a streč folie
Z grafu výše je patrné, že při této kombinaci se splňuje pouze podmínka certifikace DIN EN 12195-1. Musí být použity na nákladních automobilech s nosností 3500kg a více.
Postup – červený Drumclip, sudy s pevným víkem UN200l a streč folií.

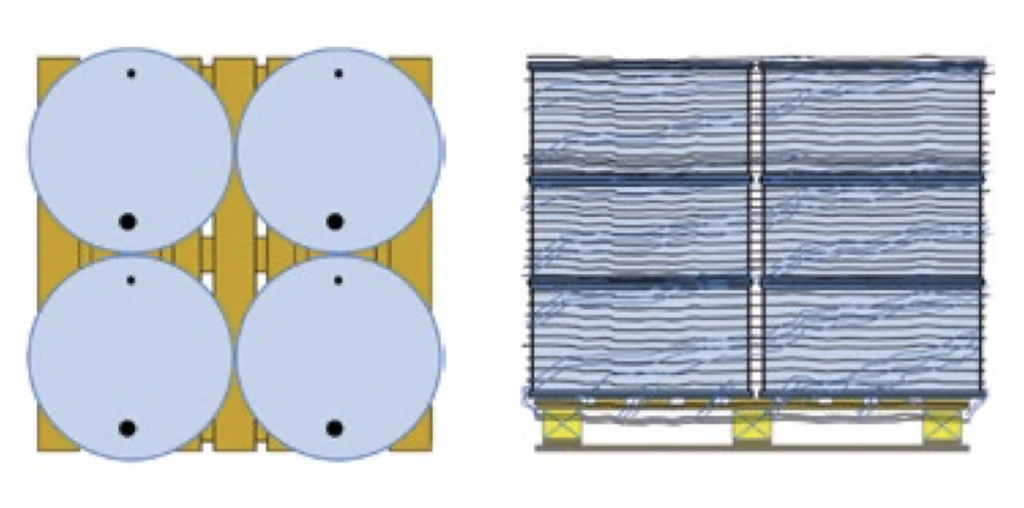

- Umístěte čtyři sudy na dřevěnou paletu. Zabalte sudy pomocí paletového balicího stroje. Zajistěte kolem sudů a palety alespoň 8 ovinutí fólie. Použijte film o tloušťce alespoň 28 my a šířce 500 mm.

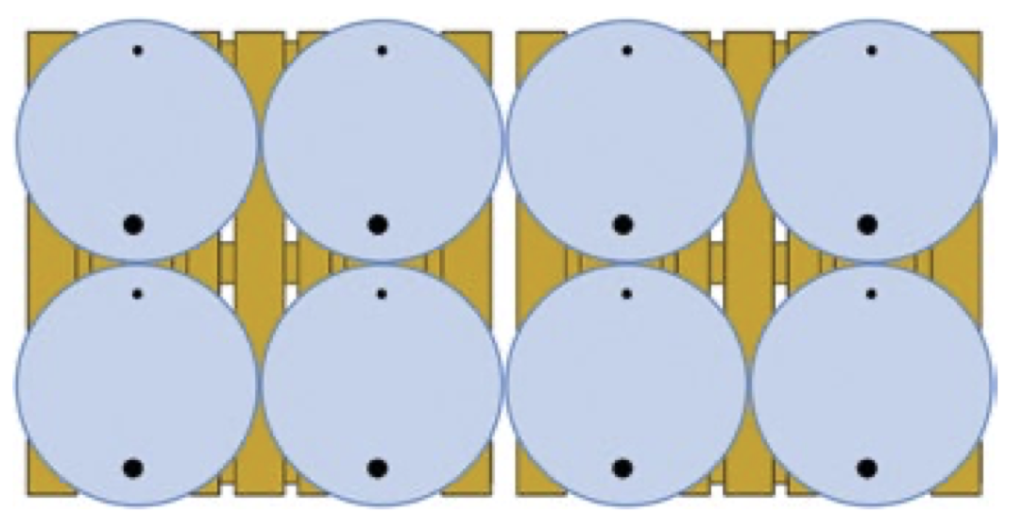

- Palety se sudy umístěte (pomocí vysokozdvižného vozíku) na přívěs ve dvou řadách.

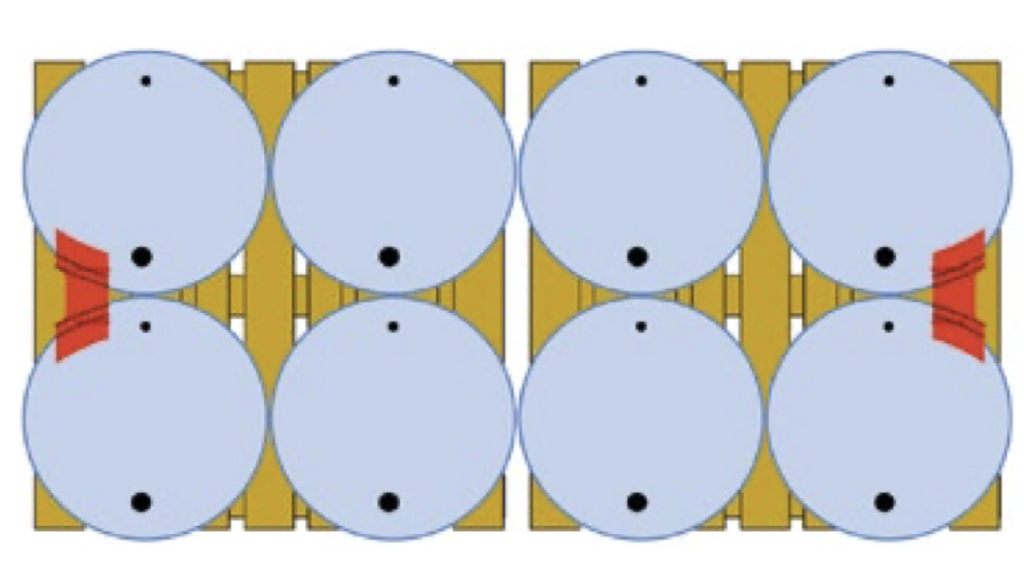

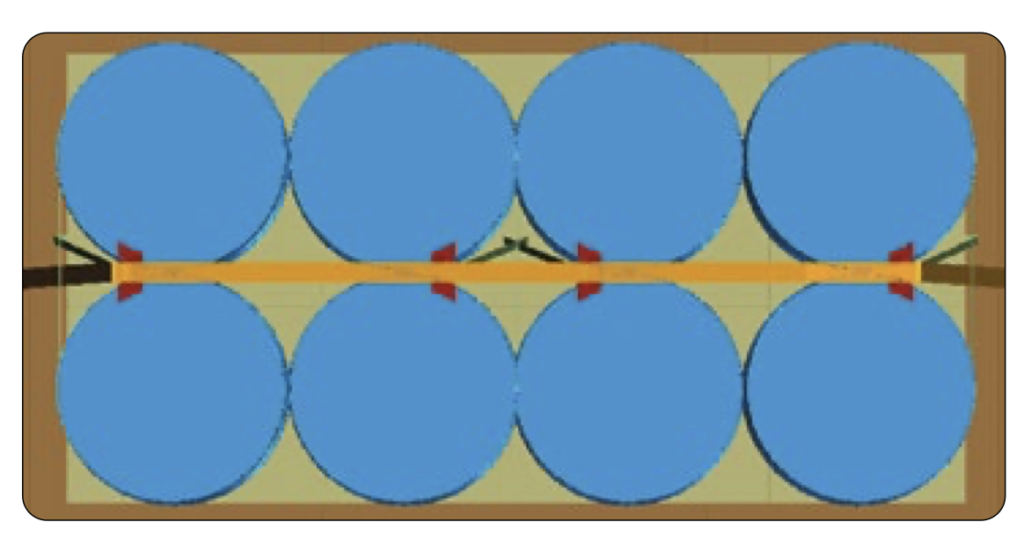

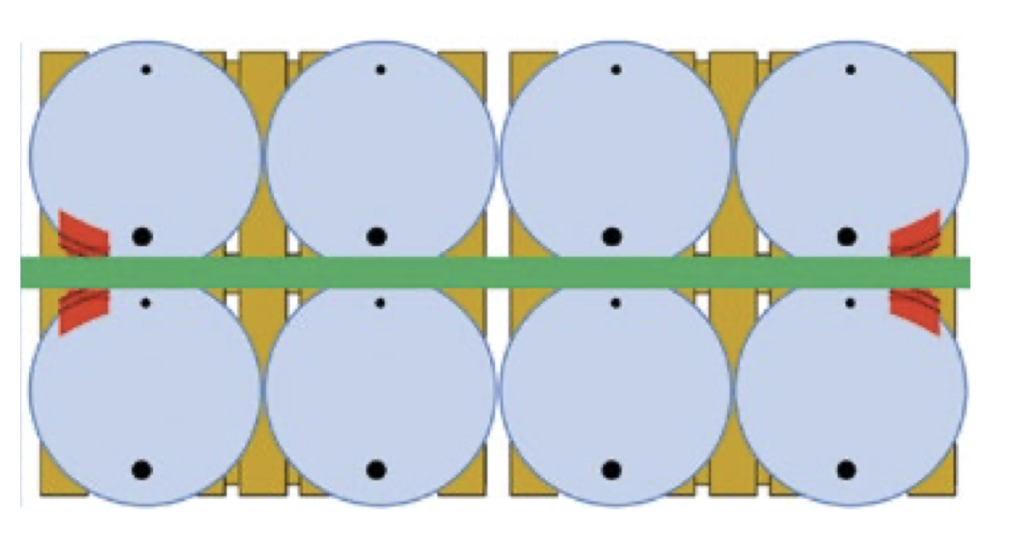

Palety umístěte na protiskluzové podložky s minimálním třecím odporem 0,6u. - Na každé straně přívěsu umístěte Drumclip přes okraje dvou sudů, které jsou na stejné paletě.
- pro dvojitou řadu sudů použijte napínací popruh s minimální hodnotou StF 350 DaN. Ujistěte se, že popruh není překroucený.

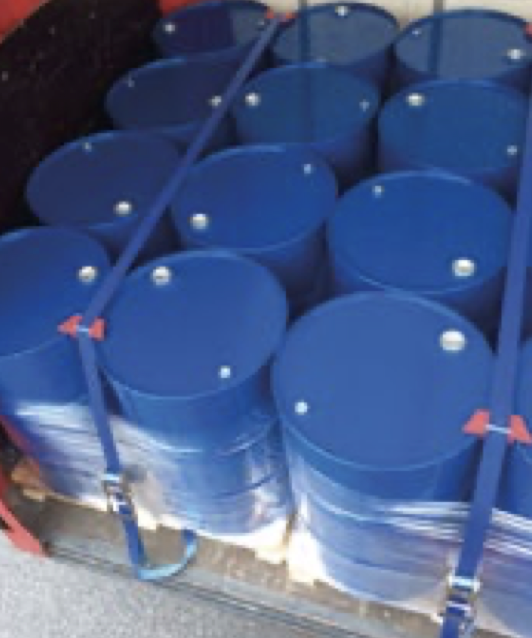

- Poté připevněte háčky popruhu ke kotevnímu bodu na vozidle. K zajištění palet se sudy k vozidlu použijte ergo ráčnu a poutací popruh (50 mm LC=2 500 daN). Zaveďte popruh do ergo ráčny a rukou napněte silou SHF daN (50 kilogramů). Popruh by měl být pod úhlem 90 stupňů ke směru jízdy a připevněn k vozidlu v linii s Drumclips. Proveďte kroky 3, 4 a 5 pro každou řadu palet a sudů.
2) Kombinace červeného Drumclipu a páskovačky
Z grafu výše je patrné, že při této kombinaci se splňuje podmínka ISTA 3E a certifikace DIN EN 12195-1. Pozor však na použitý typ pásky. Musí být použity na nákladních automobilech s nosností 3500kg a více.
Postup – červený Drumclip, sudy s pevným víkem UN200l a pásků

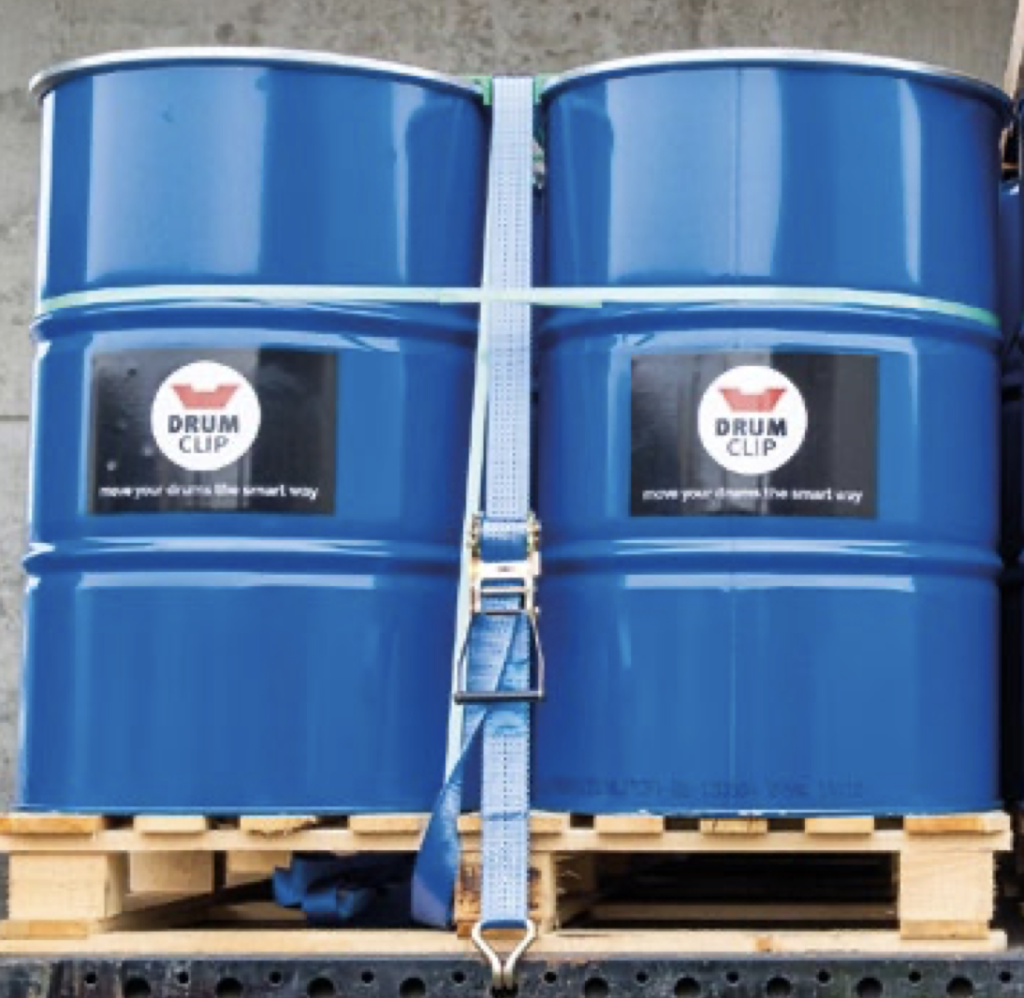

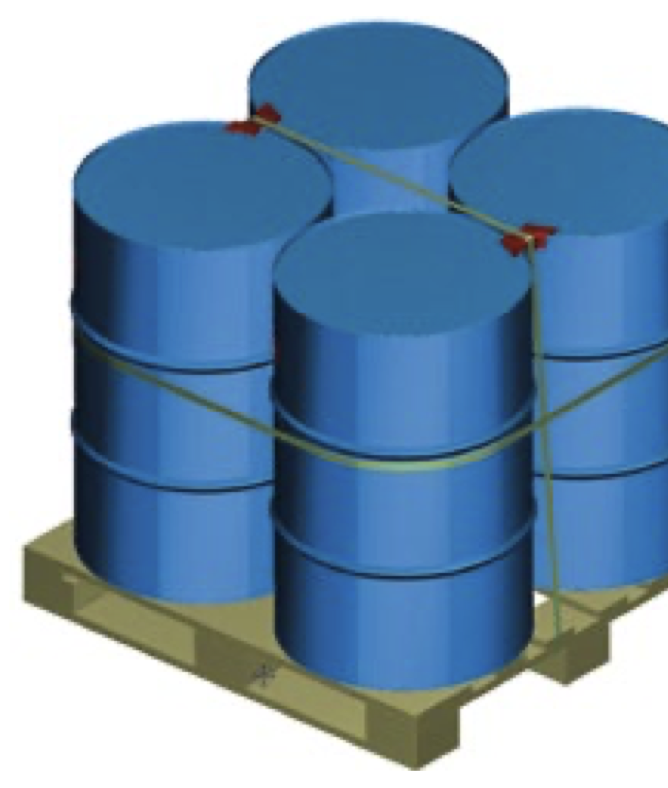

- Umístěte čtyři sudy na dřevěnou paletu. Umístěte Drumclip spony proti sobě mezi dva sudy tak, aby široká strana směřovala ven. Použijte dvě pásky uvedené v manuálu, či se na specifikaci zeptejte na info@sopack.cz. Jedna páska je uprostřed vodorovně natažena sudy. Druhá páska je natažena vertikálně přes dva Drumclipy sudu a pod paletu. Obě pásky by měly být napnuty silou 2 500 N. Udělejte to s
každou paletu sudů, které mají být přepravovány. - Palety se sudy umístěte (pomocí vysokozdvižného vozíku) na přívěs ve dvou řadách.
Palety umístěte na protiskluzové podložky s minimálním třecím odporem 0,6u. - Na každé straně přívěsu umístěte Drumclip přes okraje dvou sudů, které jsou na stejné paletě.
- pro dvojitou řadu sudů použijte napínací popruh s minimální hodnotou StF 350 DaN. Ujistěte se, že popruh není překroucený.
- Poté připevněte háčky popruhu ke kotevnímu bodu na vozidle. K zajištění palet se sudy k vozidlu použijte ergo ráčnu a poutací popruh (50 mm LC=2 500 daN). Zaveďte popruh do ergo ráčny a rukou napněte silou SHF daN (50 kilogramů). Popruh by měl být pod úhlem 90 stupňů ke směru jízdy a připevněn k vozidlu v linii s Drumclips. Proveďte kroky 3, 4 a 5 pro každou řadu palet a sudů.
V případě zájmu o zarážky Drumclip pro stabilizaci a zabezpečení sudů nás neváhejte kontaktovat.
